Shrnutí článku: Vstřikováníje jedním z nejúčinnějších výrobních procesů pro výrobu opakovatelných plastových součástí ve velkém měřítku. Od automobilových krytů a elektronických konektorů až po lékařské komponenty a průmyslové díly, tento proces kombinuje konstrukci forem, výběr materiálu, řízení stroje, chlazení a kontrolu kvality, aby bylo dosaženo spolehlivých výsledků. Tato příručka vysvětluje, jak vstřikování funguje, co určuje kvalitu dílů, jak se vyhnout běžným výrobním problémům a jak vybrat výrobního partnera schopného podporovat vývoj prototypů i hromadnou výrobu.

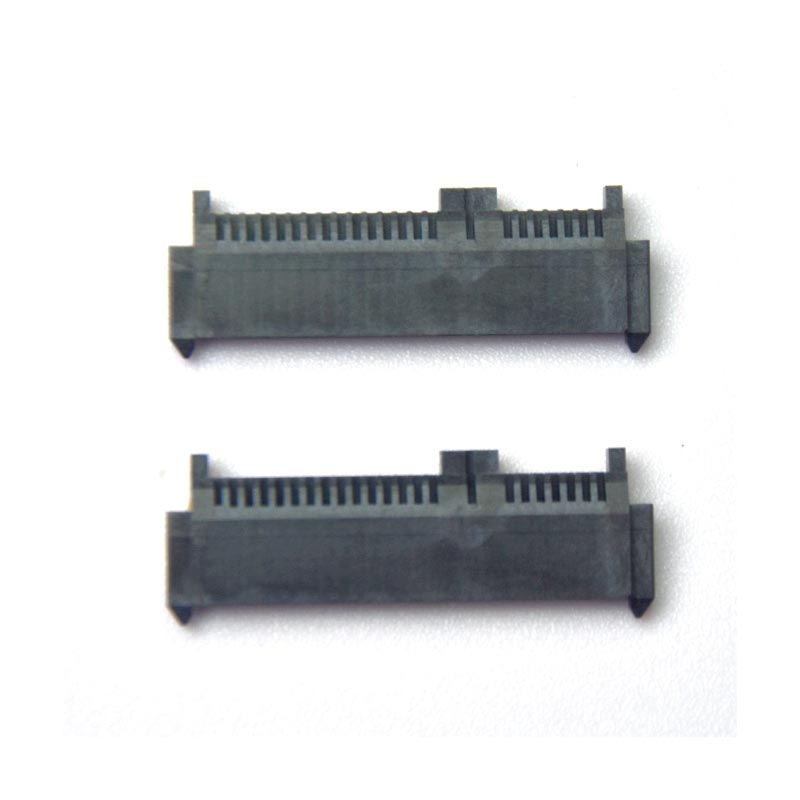

Vstřikování je výrobní proces používaný k výrobě plastových dílů vstřikováním zahřátého materiálu do přesně navržené dutiny formy. Jakmile materiál vyplní dutinu, ochladí se, dokud neztuhne a nezíská zamýšlený tvar. Forma se poté otevře a hotová součást se vysune.
Zdánlivá jednoduchost tohoto cyklu může být zavádějící. Vyrobit dobře vypadající prototyp je jedna výzva; další je výroba stovek tisíc nebo milionů rozměrově konzistentních dílů. Úspěšné vstřikování závisí na interakci mezi konstrukcí formy, plastovým materiálem, vstřikovacím tlakem, teplotou, chováním při plnění, účinností chlazení, schopností stroje a kontrolními postupy.
Pro výrobce není skutečným cílem jednoduše vyrobit plastový díl. Jde o vytvoření opakovatelného výrobního procesu, který dokáže zajistit požadovanou geometrii, pevnost, vzhled, rozměrovou přesnost a montážní výkon v rámci prodloužené výrobní série.
Vstřikování je obzvláště atraktivní, když objemy výroby ospravedlní počáteční investici do nástrojů. Jakmile je vytvořena vhodná forma a proces, lze jednotlivé díly vyrábět rychle s relativně malým ručním zásahem.
Typický cyklus vstřikování se skládá z několika řízených fází. Každá fáze ovlivňuje konečnou kvalitu lisovaného dílu, takže stabilita procesu je zásadní.
Po vysunutí se cyklus spustí znovu. Ve velkoobjemové výrobě může i malé zkrácení doby cyklu významně ovlivnit celkovou výrobní kapacitu. Zkrácení cyklu bez ohledu na chlazení a rozměrovou stabilitu však může způsobit vady, takže produktivita by měla být vždy vyvážena kvalitou dílu.
Kvalita vstřikování nepochází z jednoho nastavení stroje. Je výsledkem spolupráce několika proměnných.
| Faktor | Proč na tom záleží | Potenciální riziko při špatné kontrole |
|---|---|---|
| Design forem | Řídí geometrii dutiny, tok materiálu, chlazení a vyhazování | Deformace, krátké záběry, blesk, obtížné vysunutí |
| Výběr materiálu | Určuje pevnost, tepelnou odolnost, chemickou odolnost a vzhled | Praskání, deformace, předčasné selhání |
| Vstřikovací tlak | Zajišťuje, že dutina je řádně vyplněna a zabalena | Krátké záběry, značky potopení, blesk, rozměrové variace |
| Regulace teploty | Udržuje vhodný tok materiálu a chování při tuhnutí | Stopy po popáleninách, špatná výplň, degradace, nesoudržné povrchy |
| Systém chlazení | Řídí tuhnutí a stabilitu cyklu | Deformace, změny smrštění, dlouhé doby cyklu |
| Inspekce | Potvrzuje rozměry a funkční požadavky | Vadné díly se dostanou k montáži nebo k zákazníkům |
Spolehlivý výrobce tedy hodnotí celý výrobní řetězec místo toho, aby se soustředil výhradně na vstřikovací stroj. Před zahájením výroby je třeba zvážit tok formy, umístění vtoku, tloušťku stěny, úhly úkosu, uspořádání chladicího kanálu, chování materiálu a rozměrové tolerance.
Výběr materiálu by měl začínat provozním prostředím hotového výrobku spíše než jednoduše výběrem nejlevnější pryskyřice.
Mezi běžné termoplasty používané pro lisované součásti patří ABS, polypropylen (PP), polyethylen (PE), polykarbonát (PC), nylon nebo polyamid (PA), POM a různé technické směsi. Každý materiál má jiné požadavky na zpracování a výkonnostní charakteristiky.
Mezi další úvahy patří vystavení UV záření, provozní teplota, požadavky na elektrickou izolaci, odolnost proti ohni, požadavky na kontakt s potravinami, lékařské aplikace, povrchová úprava, barva a regulační požadavky platné pro trh určení.
Dalším důležitým aspektem je sušení materiálu. Některé polymery absorbují vlhkost z okolí. Pokud není vlhkost před lisováním řádně kontrolována, může to přispívat k povrchovým defektům, snížené mechanické výkonnosti, rozměrové nestabilitě nebo jiným problémům při zpracování.
Vstřikování zůstává populární, protože může kombinovat vysokou efektivitu výroby s opakovatelnou geometrií a širokým výběrem materiálů.
Jakmile jsou stanoveny parametry nástrojů a zpracování, lze rychle dokončit výrobní cyklus. Automatizované podávání, lisování, vyhazování, kontrola a následné operace mohou dále zvýšit produktivitu.
Dobře navržené formy mohou produkovat prvky, které by bylo obtížné nebo nákladné vyrobit pomocí samotného konvenčního obrábění. Žebra, výstupky, zaklapávací prvky, texturované povrchy, integrované montážní body a další detaily mohou být často začleněny přímo do lisované součásti.
Správně navržená forma poskytuje konzistentní referenční geometrii. Stabilní parametry stroje a kontrolované materiálové podmínky mohou výrobcům pomoci udržet rozměrovou konzistenci ve velkých výrobních sériích.
K dispozici je široká škála termoplastických materiálů, které výrobcům umožňují vybrat materiály na základě pevnosti, pružnosti, elektrických charakteristik, chemické odolnosti, tepelné odolnosti, vzhledu a ceny.
Nástroje představují důležitý počáteční náklad, ale náklady na díl se mohou stát atraktivními, když se objem výroby zvyšuje. Díky tomu je vstřikování obzvláště vhodné pro výrobky vyráběné ve středních a velkých objemech.
Pochopení běžných vad může návrhářům produktů a nákupním týmům pomoci identifikovat výrobní rizika před zahájením výroby.
| Běžná vada | Typické příčiny | Praktická prevence |
|---|---|---|
| Krátký záběr | Nedostatečná náplň, omezený průtok, nevhodná teplota | Zkontrolujte vtoky, žlaby, teplotu materiálu a podmínky vstřikování |
| Blikat | Nadměrný tlak, nesoulad formy, poškozené dělicí plochy | Zlepšete lícování formy a optimalizujte procesní tlak |
| Deformování | Nerovnoměrné chlazení nebo smrštění materiálu | Vyvažte tloušťku stěny a design chlazení |
| Dřezové značky | Tlusté sekce a nedostatečné balení | Optimalizujte geometrii, těsnicí tlak a chlazení |
| Popáleniny | Zachycený vzduch nebo nadměrný smyk a teplota | Zlepšete odvzdušnění a zkontrolujte podmínky plnění |
| Svarové linie | Oddělená čela toku materiálu se setkávají během plnění | Optimalizujte umístění brány, teplotu a průtokové cesty |
| Rozměrová variace | Nestabilita materiálu, teploty, tlaku nebo chlazení | Stanovte kontrolované a opakovatelné podmínky zpracování |
Nejlepší čas na řešení těchto problémů je před hromadnou výrobou. Kontroly návrhu forem, zkoušky prototypů, kontrola vzorků a validace procesu mohou snížit riziko nákladných úprav nástrojů po zahájení výroby.
Dobrý design produktu a dobrý design formy by měly spolupracovat. Součást navržená bez ohledu na vyrobitelnost může vyžadovat zbytečnou složitost nástrojů, delší cykly, vyšší náklady nebo rozsáhlé úpravy.
U přesných výrobků by tolerance měly být také reálné. Extrémně těsné tolerance mohou vyžadovat sofistikovanější nástroje, řízení procesu, kontrolní zařízení nebo sekundární obrábění. Dobrý výrobní partner může pomoci rozlišit mezi rozměry, které jsou funkčně kritické, a rozměry, kde stačí praktičtější tolerance.
Vstřikování podporuje širokou škálu průmyslových odvětví, protože proces lze přizpůsobit různým materiálům, geometriím, požadavkům na povrch a množstvím výroby.
| Průmysl | Typické komponenty | Důležité požadavky |
|---|---|---|
| Automobilový průmysl | Pouzdra, držáky, kryty, spony, interiérové komponenty | Trvanlivost, rozměrová stálost, teplotní odolnost |
| Elektronika | Tělesa konektorů, ochranná pouzdra, komponenty snímačů | Přesnost, elektrické vlastnosti, spolehlivá montáž |
| Lékařský | Součásti zařízení, pouzdra, laboratorní díly | Vhodnost materiálu, čistota, rozměrová konzistence |
| Spotřební produkty | Skříně, kliky, konstrukční prvky | Vzhled, ergonomie, hospodárnost |
| Průmyslová zařízení | Ochranné kryty, mechanické součásti, kování | Pevnost, chemická odolnost, životnost |
V automobilových a elektronických aplikacích mohou lisované součásti splňovat náročné rozměrové a montážní požadavky. V lékařských aplikacích může být zvláště důležitý výběr materiálu, řízení procesu, čistota, sledovatelnost a shoda specifická pro aplikaci.
Výběr dodavatele pouze na základě jednotkové ceny může později způsobit problémy. Výrobce, který rozumí vývoji forem, chování materiálů, výrobnímu inženýrství a kontrole kvality, může často snížit celkové riziko projektu.
Před zadáním objednávky zvažte následující otázky:
Komunikace je zvláště důležitá při práci na přizpůsobených produktech. Před hromadnou výrobou by měly být potvrzeny výkresy, 3D modely, specifikace materiálu, kritické rozměry, požadavky na vzhled, testovací kritéria, podrobnosti o balení a očekávání dodávek.
Schopný dodavatel by také měl být ochoten identifikovat potenciální výrobní problémy, spíše než jednoduše zpracovávat výkresy zákazníka přesně tak, jak je obdržel. Včasná technická zpětná vazba může zabránit nákladným změnám forem a zpožděním výroby.
Dongguan Qiren Electronics Co., Ltd.poskytuje vstřikovací lisování a související výrobní možnosti pro přizpůsobené plastové, přesné a lisované součásti. Podle informací o produktech společnost poskytuje služby v odvětvích včetně automobilového průmyslu, elektroniky a lékařských aplikací a má více než 20 let relevantních výrobních zkušeností.
Společnost popisuje svůj přístup jako více než jen základní zpracování forem. Její služby pokrývají oblasti, jako je výběr materiálu, úvahy o průtokových kanálech, ověřování výroby a zakázková výroba součástí. Tento širší přístup může být užitečný, když projekt zahrnuje více než pouhou konverzi existujícího výkresu na lisovaný díl.
Qiren také zdůrazňuje schopnosti rychlého prototypování a produkční dodávky, včetně stanoveného sedmidenního cíle rychlého nátisku a 45denního závazku dodání pro příslušné projekty. Dále popisuje přesnou výrobu komponent pro řízení tekutin a specializovaná řešení balení pro aplikace senzorů IoT. Skutečné načasování a technické požadavky by měly být potvrzeny pro každý jednotlivý projekt.
Pro zákazníky vyvíjející novou plastovou součást je obvykle nejužitečnějším výchozím bodem kompletní kontrola výkresu výrobku nebo 3D modelu. Mezi důležité informace patří:
Poskytnutí těchto podrobností ve fázi nabídky pomáhá výrobci přesněji vyhodnotit složitost nástrojů, proveditelnost výroby, materiálové požadavky, očekávané podmínky cyklu a celkové požadavky projektu.
Vstřikování se používá především k výrobě plastových součástí s opakovatelnou geometrií. Je zvláště efektivní pro středně a vysokoobjemovou výrobu, kde lze počáteční investici do formy rozložit na mnoho dílů.
Může být, ale ekonomika závisí na ceně nástrojů, složitosti součásti, materiálu, množství výroby a očekávané budoucí poptávce. Pro velmi malá množství mohou být někdy ekonomičtější alternativní procesy, jako je CNC obrábění nebo aditivní výroba.
Doba cyklu se značně liší podle velikosti dílu, materiálu, tloušťky stěny, konstrukce formy, účinnosti chlazení a nastavení stroje. Tenké součásti mohou mít relativně krátké cykly, zatímco větší nebo tlustší součásti obecně vyžadují delší dobu chlazení.
Deformace může být důsledkem nerovnoměrného chlazení, rozdílného smršťování materiálu, nekonzistentní tloušťky stěny, nevhodných podmínek zpracování nebo nevyváženého designu formy. Včasná kontrola geometrie a chladicího systému může toto riziko snížit.
Ano. Vstřikováním lze vytvářet složité geometrie zahrnující žebra, výstupky, spony, texturované povrchy, montážní prvky a další detaily. Složitost však musí být kompatibilní s konstrukcí formy, tokem materiálu, vyhazováním a požadavky na chlazení.
2D výkres nebo 3D model, požadavek na materiál, odhadované objednané množství, povrchová úprava, kritické tolerance, informace o aplikaci a očekávání dodávek jsou užitečné výchozí body. Další informace o montáži a testování mohou dále zlepšit přesnost nabídky.
Design forem je zásadní. Umístění vtoku, konfigurace žlabu, uspořádání dutiny, chladicí kanály, ventilace, dělicí povrchy a vyhazovací mechanismy, to vše ovlivňuje chování plnění, dobu cyklu, vzhled a rozměrovou konzistenci.
Vstřikování je více než jednoduchý proces vtlačování roztaveného plastu do formy. Spolehlivá výroba závisí na koordinovaných rozhodnutích zahrnujících výběr materiálu, geometrii součásti, konstrukci forem, nastavení stroje, chlazení, kontrolu a řízení výroby.
Pro zákazníky mohou být nejčastější výrobní výzvy – vysoká míra vad, nekonzistentní rozměry, nadměrné náklady na nástroje, dlouhé dodací lhůty a obtížné změny designu – často redukovány řešením vyrobitelnosti před zahájením hromadné výroby.
Silný projekt začíná jasným pochopením konečné aplikace. Jakmile jsou stanoveny funkční požadavky, materiál, geometrie, tolerance, objem výroby a očekávání vzhledu, může výrobce vyvinout vhodnější strategii lisování.
S přizpůsobenými řešeními vstřikování,Dongguan Qiren Electronics Co., Ltd.si klade za cíl podporovat zákazníky od vývoje forem a materiálových úvah přes ověřování výroby a výrobu komponent. Pro váš další plastový komponent, přesné lisované díly nebo zakázkový výrobní projekt,kontaktujte násk prodiskutování vašich výkresů, požadavků na aplikace, objemu výroby a výrobních cílů.
