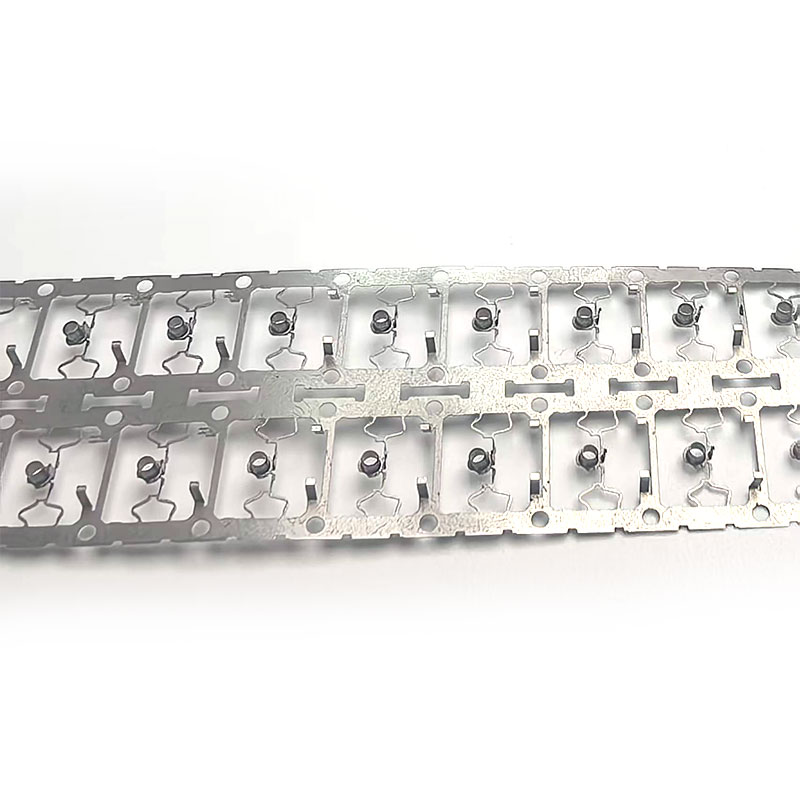

Elektronické přesné lisovací dílyjsou nezbytné pro výrobu kompaktních, vodivých a vysoce přesných komponent používaných v konektorech, senzorech, automobilové elektronice a komunikačních zařízeních.Qirenkombinuje přesné lisování s technologií EDM k výrobě složitých kovových součástí s rozměrovými tolerancemi až ±0,005 mm, což podporuje vývoj prototypů i velkosériovou výrobu.
S tím, jak se elektronické produkty zmenšují, ztenčují a jsou integrovanější, potřebují výrobci kovové součástky, které si udrží malé rozměry a zároveň zajistí stabilní vodivost, mechanickou pevnost a spolehlivý výkon montáže. Elektronické přesné lisování poskytuje efektivní způsob tvarování svorek, kontaktních součástí, stínících dílů, pružinových prvků a dalších složitých kovových konstrukcí ve výrobním měřítku. Kombinací EDM výroby forem, přesného lisování, inteligentní inspekce a řízení procesů poskytuje Qiren přizpůsobená řešení pro elektroniku, automobilovou elektroniku, lékařské vybavení a komunikační aplikace. Jeho uváděná schopnost rozměrové tolerance ±0,005 mm, přizpůsobivost materiálu a kontrola kvality povrchu činí přesné lisování vhodné pro náročné aplikace elektronických součástek.
Obsah
- Proč jsou elektronické přesné lisovací díly důležité?
- Jaké jsou hlavní výhody?
- Jaké materiály lze použít?
- Jak se vyrábí přesné lisovací díly?
- Kde se používají?
- Jak by si měli kupující vybrat dodavatele přesného lisování?
- Často kladené otázky
- Závěr
Proč jsou elektronické přesné lisovací díly důležité?
Moderní elektronické produkty stále více závisí na miniaturních kovových součástkách. Konektorová svorka, stínící prvek, kontaktní pružina, součást baterie nebo vodivá podpěra mohou mít pouze zlomek velikosti běžné mechanické součásti, přesto mohou přímo ovlivnit výkon celého produktu.
Proto je přesné lisování více než pouhé řezání a tvarování plechu. Výrobní proces musí kontrolovat rozměrovou přesnost, deformaci materiálu, otřepy, kvalitu povrchu a opakovatelnost. U elektronických aplikací může i malá rozměrová odchylka ovlivnit kontaktní tlak, sílu vkládání, elektrickou vodivost, vyrovnání sestavy nebo životnost produktu.
Podle informací o produktu Qiren kombinuje lisovací operace EDM zpracování forem s přesnými lisovacími a kontrolními technologiemi. Společnost uvádí, že její proces může dosáhnout tolerancí až ± 0,005 mm pro vhodné aplikace, včetně složitě tvarovaných dílů, součástí s mikrootvory a ultratenkých materiálů pod 0,1 mm.
Díky této kombinaci je přesné lisování zvláště cenné, když výrobci potřebují opakovatelné součásti ve velkém množství, aniž by museli obětovat rozměrovou konzistenci.
Jaké jsou hlavní výhody elektronických přesných lisovacích dílů?
1. Vysoká rozměrová přesnost
Přesné elektronické součástky často vyžadují přísně kontrolované rozměry, aby se vešly do miniaturních sestav. Pokročilý design matrice, EDM obrábění a řízené parametry lisování mohou snížit rozměrové odchylky a zlepšit konzistenci mezi díly.
U konektorových svorek a dalších vodivých součástí rozměrová přesnost přímo ovlivňuje výkon párování. Konzistentní geometrie pomáhá výrobcům udržovat předvídatelnou sílu vkládání, umístění kontaktů a kompatibilitu sestavy.
2. Schopnost komplexní geometrie
Tradiční lisovací procesy mohou čelit omezením, pokud součásti obsahují hluboké drážky, ostré rohy, stupňovité otvory, úzké části nebo jiné složité prvky. Nástroje s pomocí EDM mohou pomoci vytvořit sofistikovanější struktury zápustek pro tyto náročné geometrie.
- Mikrootvory a úzké štěrbiny
- Stupňovité a zapuštěné konstrukce
- Jemné kontaktní plochy
- Vlastnosti ostrého úhlu
- Ultra tenké kovové komponenty
- Malé pružinové a vodivé struktury
3. Efektivní hromadná výroba
Jakmile je raznice vyvinuta a ověřena, proces může produkovat velké množství konzistentních dílů s relativně krátkými dobami cyklu. Díky tomu je přesné lisování obzvláště atraktivní pro výrobce elektroniky se stabilními objemy výroby.
4. Lepší kvalita povrchu
Stav povrchu je kritický pro elektrické a mechanické součásti. Nadměrné otřepy, škrábance, deformace nebo drsné povrchy mohou způsobit montážní problémy nebo negativně ovlivnit vodivost a odolnost proti opotřebení.
Qiren popisuje použití bezkontaktního EDM zpracování a technologie zrcadlového dokončování pro náročné aplikace, s udávanou drsností povrchu pod Ra0,2 μm za příslušných podmínek zpracování.
Jaké materiály lze použít?
Výběr materiálu by měl vycházet z vodivosti, pevnosti, odolnosti proti korozi, tvrdosti, charakteristik pružiny, chování při tváření, provozní teploty a požadavků na konečnou aplikaci.
| Typ materiálu | Typické vlastnosti | Potenciální aplikace |
|---|---|---|
| Slitiny mědi | Dobrá elektrická vodivost a tvarovatelnost | Svorky, kontakty, vodivé součástky |
| Nerez | Pevnost, odolnost proti korozi, trvanlivost | Elektronické kryty, pružiny, konstrukční prvky |
| Titan | Vysoký poměr pevnosti k hmotnosti a odolnost proti korozi | Specializované elektronické a lékařské komponenty |
| Slitiny s vysokou tvrdostí | Odolnost proti opotřebení a mechanická stabilita | Náročné přesné součásti a součásti související s nástroji |
Výběr správného materiálu také ovlivňuje životnost matrice a výrobní náklady. Materiály s vysokou tvrdostí nebo houževnatostí mohou vyžadovat specializované nástroje a strategie obrábění, takže technická analýza je důležitá před hromadnou výrobou.
Jak se vyrábí přesné lisovací díly?
Spolehlivý projekt přesného lisování obvykle začíná dlouho před prvním výrobním provozem. Výkres součásti, specifikace materiálu, požadavky na tolerance, povrchová úprava, roční objem a aplikační prostředí by měly být přezkoumány během konstrukční fáze.
Krok 1: Analýza produktu a výkresu
Inženýři vyhodnocují geometrii, tolerance, tloušťku materiálu, směr tváření, kritické rozměry a potenciální výrobní rizika. Včasná analýza návrhu může pomoci identifikovat prvky, které mohou způsobit deformaci, praskání, nadměrné otřepy nebo obtížnou údržbu nástroje.
Krok 2: Přesný návrh raznice
Raznice určuje, jak přesně lze tvarovat finální součást. U složitých elektronických dílů lze EDM obrábění použít k vytvoření jemných struktur a vysoce přesných prvků matrice.
Krok 3: Příprava materiálu
Vybraný kovový pás nebo plech musí splňovat požadovanou tloušťku, mechanické vlastnosti a stav povrchu. Konzistence materiálu je zvláště důležitá, když se jedná o extrémně úzké tolerance.
Krok 4: Lisování a tvarování
Během výroby prochází materiál řízenými lisovacími operacemi, aby se dosáhlo řezání, ohýbání, děrování, tváření nebo progresivních vlastností. Stabilní parametry procesu pomáhají udržovat opakovatelnost v průběhu celé výrobní šarže.
Krok 5: Kontrola rozměrů a povrchu
Inspekce ověřuje kritické rozměry a detekuje potenciální závady. Společnost Qiren hlásí pomocí trojrozměrného měřicího zařízení, optického kontrolního zařízení a testování tvrdosti jako součásti procesu kontroly kvality. Zprávy o kvalitě šarže mohou také podporovat sledovatelnost výroby a přijetí zákazníkem.
Kde se používají?
Elektronické komponenty pro přesné lisování se používají v různých průmyslových odvětvích, protože mohou kombinovat malé rozměry s vysokou opakovatelností a funkční spolehlivostí.
Spotřební elektronika
Smartphony, notebooky, nositelná zařízení a další kompaktní produkty vyžadují miniaturní kovové součástky, které přesně pasují do omezených vnitřních prostorů. Aplikace mohou zahrnovat držáky SIM karet, komponenty rozhraní typu C, kontaktní terminály a kovové konstrukce související s FPC.
Automobilová elektronika
Rostoucí používání elektronických řídicích systémů a elektrických vozidel zvýšilo poptávku po přesných vodivých a mechanických součástech. Potenciální aplikace zahrnují součásti související s bateriemi, reléové pružiny, svorky, součásti snímačů a elektrické spojovací systémy.
Lékařské vybavení
Lékařská zařízení mohou vyžadovat miniaturní součástky s kontrolovanými rozměry a spolehlivou kvalitou povrchu. Precizně lisované kovové díly mohou být použity v součástech mikronástrojů, krytech zařízení a dalších specializovaných sestavách, kde je zásadní rozměrová konzistence.
Komunikační zařízení
Komunikační zařízení a elektronické sestavy s vysokou hustotou se spoléhají na přesné konektory a vodivé komponenty. Přesné lisování může podpořit výrobu kompaktních kontaktních struktur, které vyžadují konzistentní geometrii při opakované montáži.
Jak by si měli kupující vybrat dodavatele přesného lisování?
Výběr správného dodavatele není jen otázkou porovnávání jednotkových cen. U přesných elektronických součástek mohou mít na celkové náklady projektu větší vliv schopnosti nástrojů, kontrolní systémy, zkušenosti s materiálem, technická podpora a škálovatelnost výroby.
Před zadáním objednávky by kupující měli posoudit následující body:
- Rozměrová schopnost:Potvrďte, zda dodavatel dokáže trvale dodržovat požadované tolerance.
- Odbornost v oblasti nářadí:Prohlédněte si návrh lisovacích nástrojů, EDM, údržbu a možnosti optimalizace dodavatele.
- Materiální zkušenosti:Ujistěte se, že výrobce rozumí zvolené slitině mědi, nerezové oceli, titanu nebo jinému materiálu.
- Schopnost kontroly:Zkontrolujte, zda lze měřit kritické rozměry pomocí vhodného CMM, optického nebo jiného kontrolního zařízení.
- Škálovatelnost výroby:Zajistěte, aby dodavatel mohl přejít od prototypových nebo zkušebních šarží ke stabilní hromadné výrobě.
- Kvalitní dokumentace:Vyžádejte si kontrolní zprávy a jasně definovaná kritéria přijetí.
- Inženýrská komunikace:Vstřícný technický tým může snížit zbytečné revize nástrojů a zpoždění výroby.
Společnost Qiren uvádí, že její lisovací operace podporuje jak malosériovou zkušební výrobu, tak výrobu ve velkém měřítku. Informace o jeho výrobě také zdůrazňují zařízení o rozloze 3 000 metrů čtverečních, více než 50 zaměstnanců a tým výzkumu a vývoje představující přibližně 15 % její pracovní síly. Společnost hlásí export do více než 20 zemí a regionů.
Často kladené otázky
Co jsou elektronické přesné lisovací díly?
Elektronické přesné lisovací díly jsou přesně tvarované kovové součásti vyrobené přesným lisováním pro elektronické a elektromechanické aplikace. Mohou zahrnovat svorky, kontakty, pružiny, stínící prvky, vodivé podpěry a další miniaturní díly.
Jaké tolerance může dosáhnout přesné ražení?
Dosažitelná tolerance závisí na materiálu, geometrii, tloušťce, konstrukci nástroje a výrobních podmínkách. Qiren uvádí rozměrové tolerance až do ±0,005 mm pro vhodné aplikace pro přesné lisování. Skutečné tolerance by měly být potvrzeny podle výkresu konkrétní součásti.
Lze složité elektronické součástky přizpůsobit?
Ano. Zakázkové přesné lisování může být vyvinuto podle zákaznických výkresů, 3D modelů, materiálových specifikací, rozměrů, tolerancí, požadavků na povrch a objemů výroby. Výroba lisovacích nástrojů za pomoci EDM je zvláště užitečná pro složité struktury, které je obtížné vyrobit pomocí konvenčních nástrojů.
Která průmyslová odvětví používají přesné elektronické lisovací komponenty?
Mezi hlavní oblasti použití patří spotřební elektronika, automobilová elektronika, lékařská zařízení, komunikační zařízení, produkty pro chytré domácnosti a další přesné elektronické sestavy.
Jak mohu požádat o cenovou nabídku?
Poskytnutí 2D výkresu nebo 3D CAD souboru, informací o materiálu, ročním množství, kritických tolerancích, požadavcích na povrchovou úpravu a očekávaném harmonogramu dodávek může výrobci pomoci vyhodnotit projekt a připravit přesnější nabídku.
Závěr
Vzhledem k tomu, že se elektronická zařízení stále zmenšují a zdokonalují, přesnost výroby je stále důležitější. Elektronické přesné lisování poskytuje praktickou kombinaci rozměrové konzistence, schopnosti komplexního tvarování, pružnosti materiálu, kvality povrchu a škálovatelné výroby. S nástroji podporovanými EDM, řízeným lisováním a systematickou kontrolou mohou výrobci vyrábět miniaturní kovové součástky, které splňují náročné požadavky na elektronickou montáž.
Qiren kombinuje přesné inženýrství forem, EDM zpracování, lisování a inspekční schopnosti pro podporu zakázkových projektů elektronických součástek od vývoje nástrojů až po výrobu. Pokud získáváte vysoce přesné kovové součástky pro konektory, automobilovou elektroniku, lékařská zařízení, komunikační zařízení nebo jiné přesné sestavy,kontaktujte násk projednání vašich výkresů, materiálů, tolerancí, objemu výroby a přizpůsobených požadavků na lisování.
