Shrnutí článku: Vstřikování konektorůje kritický výrobní proces pro výrobu přesných, odolných plastových krytů a izolačních součástí používaných v elektronických konektorech. Od výběru materiálu a konstrukce forem až po kontrolu rozměrů a konzistenci výroby, každá fáze ovlivňuje výkon konektoru.Qirense specializuje na řešení přesného lisování konektorů, nabízí přizpůsobené nástroje, přesné obrábění a výrobní podporu pro aplikace v automobilové elektronice, domácích spotřebičích, průmyslovém vybavení a dalších elektronických produktech. Pochopení tohoto procesu pomáhá produktovým návrhářům a nákupním týmům činit informovaná rozhodnutí o kvalitě, nákladech a dlouhodobé spolehlivosti výroby.

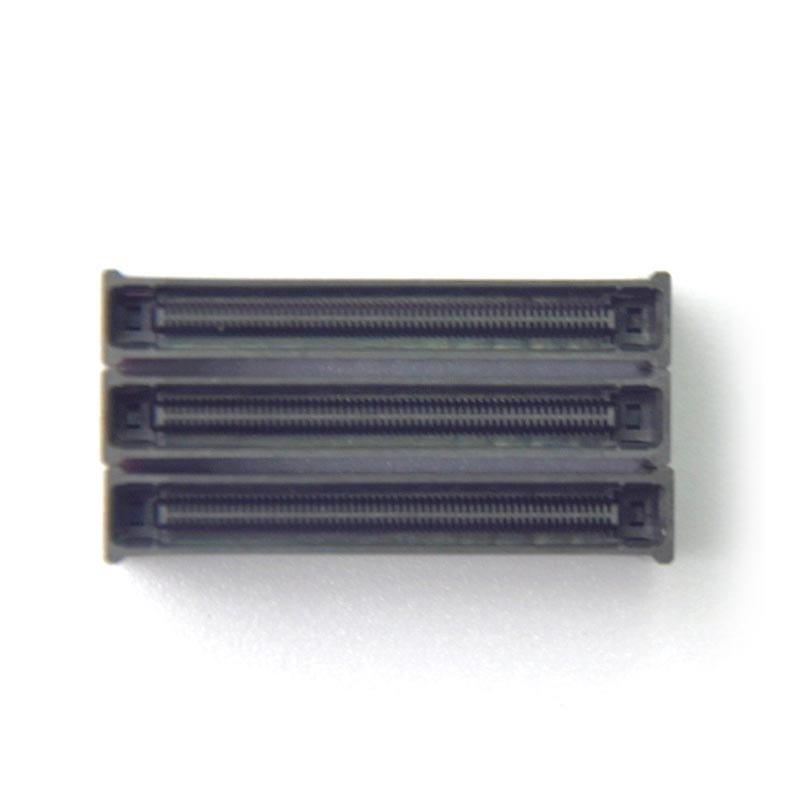

Vstřikování konektorů je výrobní proces, při kterém je roztavený termoplastický materiál vstřikován do precizně zpracované dutiny formy, ochlazen a vyhozen, aby se vytvořila hotová součást. Je široce používán k výrobě plastových pouzder, podpěr svorek, izolačních konstrukcí, ochranných plášťů a dalších dílů potřebných pro elektrické a elektronické konektory.
Na rozdíl od mnoha plastových součástek pro všeobecné použití obsahují části konektorů často malé otvory, tenké stěny, složité uzamykací prvky a blízko umístěné svorky. Tyto funkce musí spolupracovat s kovovými kontakty a protilehlými součástmi. I malá rozměrová odchylka může ovlivnit montáž, sílu vložení, vyrovnání svorek nebo spolehlivost elektrického připojení.
Z tohoto důvodu závisí úspěšné lisování konektorů na koordinovaném materiálovém inženýrství, návrhu formy, nastavení stroje a kontrolních postupech. Společnost Qiren poskytuje řešení pro přesné vstřikování konektorů pro zákazníky, kteří hledají přizpůsobené plastové komponenty a nástroje pro náročné aplikace.
Mezi typické aplikace patří:
Přesnost je základem výkonu konektoru, protože tvarované pouzdro určuje polohu a podporu vodivých kontaktů. Jeho rozměry ovlivňují, jak komponenty do sebe zapadají, jak zůstávají svorky zajištěny a jak si konektor chová při opakovaném použití.
Několik faktorů činí přesné lisování konektorů náročnějšími než mnoho běžných aplikací lisování plastů.
Rozteč svorek, rozměry dutin, zajišťovací konstrukce a protilehlé povrchy musí odpovídat schváleným technickým výkresům. Tolerance by měly být stanoveny podle funkčních požadavků každé součásti, spíše než aplikování zbytečně těsné tolerance na každý prvek.
Plastové pouzdro musí poskytovat vhodnou izolaci pro zamýšlené provozní prostředí. Volba materiálu, tloušťka stěny, povrchová vzdálenost, vůle a přítomnost dutin nebo znečištění mohou ovlivnit elektrickou bezpečnost. Požadavky by měly být posouzeny podle příslušných norem výrobků a provozních podmínek.
Na kryty konektorů mohou působit síly při vkládání, vibrace, změny teploty a opakované cykly spojování. Lisovaná součást si musí zachovat svůj tvar a podepřít koncovky bez praskání, nadměrné deformace nebo ztráty retence.
Úspěšný prototyp je pouze výchozím bodem. Výrobci musí udržovat opakovatelné rozměry a funkční výkon napříč výrobními šaržemi, dutinami forem a šaržemi materiálu. Stabilní zpracování snižuje zbytečné zmetky, přepracování a přerušení montáže.
Výběr materiálu ovlivňuje tvarovatelnost, smršťování, tepelnou odolnost, izolační výkon, mechanickou pevnost, citlivost na vlhkost a cenu finálních komponent. Nejlepší pryskyřice závisí na konstrukci konektoru a provozním prostředí.
| Materiál | Klíčové vlastnosti | Potenciální aplikace | Úvahy o výběru |
|---|---|---|---|
| PBT | Dobrá rozměrová stabilita a elektrická izolace | Elektrické kryty a konektory spotřebičů | Vyhodnoťte působení tepla, smrštění a vlhkost. |
| PA (nylon) | Dobrá mechanická pevnost a houževnatost | Automobilové a průmyslové konektory | Zvažte absorpci vlhkosti a její vliv na rozměry. |
| LCP | Nízký potenciál deformace a vhodnost pro návrhy s jemnou roztečí | Kompaktní elektronické konektory s vysokou hustotou | Vyžaduje pečlivou kontrolu toku materiálu a podmínek formování. |
| PPS | Schopnost vysoké teploty a chemická odolnost | Specializované elektrické a průmyslové aplikace | Posuďte požadavky na zpracování, náklady a mechanický design. |
| Pryskyřice vyztužená skelnými vlákny | Zlepšená tuhost a snížené směrové smrštění ve vhodných formulacích | Strukturální pouzdra konektorů | Orientace vláken může ovlivnit deformaci a rozměrovou přesnost. |
Tyto materiály nejsou zaměnitelné. Před dokončením specifikace by inženýři měli zkontrolovat jakost pryskyřice, provozní teplotu, požadavky na zpomalení hoření, dielektrické vlastnosti, chemickou expozici a příslušné regulační požadavky.
Pro další pokyny prozkoumejte řešení vstřikování konektorů Qiren a související možnosti výroby přesných forem.
Spolehlivý projekt vstřikování konektorů se řídí strukturovaným pracovním postupem. Pořadí se může lišit v závislosti na geometrii součásti, požadavcích na břitové destičky, objemu výroby a kritériích kontroly, ale základní fáze zůstávají podobné.
U konektorů obsahujících kovové koncovky vyžaduje umístění a uchycení vložek zvláštní pozornost. Automatizované vkládání nebo montáž břitových destiček může být vhodné pro programy s vyšším objemem, za předpokladu, že zařízení dokáže konzistentně udržovat zarovnání součástí.
Rozhodnutí o návrhu učiněná před zahájením výroby nástrojů mohou zabránit pozdějším nákladným úpravám. Revize návrhu pro výrobu by měla zvážit, jak bude součást plnit, chladit, vysouvat, sestavovat a fungovat ve své konečné aplikaci.
Tam, kde je to praktické, pomáhá relativně rovnoměrná tloušťka stěny podporovat konzistentní plnění a chlazení. Náhlé přechody tloušťky mohou přispívat ke stopám, vnitřnímu napětí nebo deformaci. Žebra a výstupky by měly být navrženy tak, aby poskytovaly požadovanou pevnost, aniž by vytvářely zbytečně silné části.
Umístění brány ovlivňuje vzory výplně, umístění svarových linií, balení a vzhled povrchu. V krytech konektorů by měla být brána umístěna s ohledem na kritické dosedací plochy, kapsy svorek a mechanicky namáhané oblasti.
Vhodné úhly úkosu a dobře navržené vyhazovací systémy pomáhají uvolnit lisované díly bez poškození jemných prvků. Požadovaný tah závisí na pryskyřici, struktuře povrchu, geometrii součásti a rozměrových požadavcích.
U lisovaných konektorů musí kovové svorky zůstat ve specifikovaných polohách během vstřikování a chlazení. Podpora formy, přesnost vkládání vložky, tok pryskyřice a tepelná roztažnost ovlivňují konečný vztah mezi plastovým pouzdrem a kovovými součástmi.
Mezi užitečné designové postupy patří:
Kontrola kvality pro vstřikování konektorů by se měla týkat jak vzhledu lisovaného dílu, tak jeho funkčního výkonu. Díl může vypadat přijatelně, i když stále vykazuje nesouosost svorek, rozměrový posun nebo nedostatečné mechanické uchycení.
Praktický plán inspekcí může zahrnovat následující kontroly:
Mezi běžné vady a jejich možné příčiny patří:
| Přeběhnout | Možná příčina | Korektivní přístup |
|---|---|---|
| Blikat | Mezery dělicí čáry, nadměrný tlak nebo opotřebení formy | Zkontrolujte stav nástrojů a optimalizujte nastavení zpracování. |
| Krátké záběry | Nedostatečné plnění, omezený průtok nebo nedostatečné odvětrávání | Zkontrolujte konstrukci brány, ventilaci a parametry plnění. |
| Warpage | Nerovnoměrné chlazení, orientace materiálu nebo rozdílné smrštění | Zlepšete rovnováhu chlazení a zkontrolujte geometrii a výběr materiálu. |
| Sink Marks | Tlusté sekce nebo nedostatečné balení a chlazení | Optimalizujte geometrii stěny a podmínky balení. |
| Nesouosost svorek | Pohyb břitové destičky, variace nástroje nebo nekonzistentní zatížení | Vylepšete umístění, podporu a ověřování rozměrů vložky. |
Limity akceptace a četnost testování by měly být definovány specifikací produktu, požadavky zákazníka a úrovní rizika. U aplikací kritických pro bezpečnost nebo u aplikací s vysokou spolehlivostí může být nutné dodatečné ověření.
Ne každý konektor vyžaduje stejnou investici do nástrojů nebo stejnou strategii kontroly. Následující srovnání ilustruje, jak požadavky aplikace ovlivňují výrobní přístup.
| Požadavek | Standardní konektor | Přesný konektor |
|---|---|---|
| Geometrie | Relativně přímočaré funkce | Jemné dutiny a složité detaily |
| Strategie tolerance | Na základě obecných požadavků na montáž | Kritické funkce dostávají přísnější limity založené na funkcích |
| Nástroje | Kde je to vhodné, konvenční konfigurace formy | Náročnější kontrola dutiny, chlazení, odvětrání a vyrovnání |
| Inspekce | Vizuální a rozměrové kontroly | Podrobná metrologie a dodatečné funkční ověření |
| Procesní riziko | Týká se především plnění a obecných rozměrů | Může zahrnovat koncovou polohu, lícování, deformaci a retenci |
Rozdíl není pouze otázkou velikosti produktu. Malý konektor může vyžadovat vysoce sofistikované nástroje, pokud obsahuje těsně rozmístěné svorky nebo musí udržovat přesné zarovnání s obvodovou deskou. Technické požadavky by měly určovat proces spíše než předpoklady založené pouze na vzhledu.
Výběr dodavatele znamená vyhodnocení jeho schopnosti přeměnit technické požadavky na opakovatelné výsledky výroby. Konkurenceschopná nabídka je důležitá, ale kvalita nástrojů, stabilita procesů, komunikace a technická podpora také ovlivňují celkové náklady na vlastnictví.
Při hodnocení výrobce vstřikovacích lisů konektorů zvažte následující otázky:
Qiren Electronics se zaměřuje na přesné plastové konektorové formy a přizpůsobená řešení vstřikování. Podle informací o produktu společnost vyzdvihuje nominální toleranční schopnost ±0,01 mm, hlášenou míru kluzu až 99,2 %, německou formovací ocel, analýzu toku formy a integrované řízení dílny MES. Tyto údaje by měly být potvrzeny vzhledem ke konkrétní geometrii součásti, materiálu, metodě měření a výrobním podmínkám během hodnocení projektu.
Qiren také popisuje podporu pro optimalizaci a upgrady forem během prvního roku používání forem. Kupující mohou o těchto možnostech diskutovat vedle požadavků na vlastní návrhy konektorů, než aby se spoléhali pouze na obecné specifikace.
Pro související výrobní informace navštivte stránku produktu Connector Injection Molding nebo prozkoumejte webovou stránku Qiren pro výrobu přesných forem a součástí.
Používá se k výrobě plastových krytů konektorů, izolačních těles, držáků svorek, ochranných krytů a dalších součástí, které vyžadují přesnou geometrii a opakovatelnou výrobu. Typické aplikace zahrnují automobilovou elektroniku, domácí spotřebiče, průmyslovou automatizaci a spotřební elektroniku.
Neexistuje jediný nejlepší materiál pro každý konektor. PBT a nylon jsou běžnou volbou pro mnoho elektrických a mechanických aplikací, zatímco LCP a PPS mohou vyhovovat konstrukcím s náročnými rozměrovými nebo tepelnými požadavky. Konečný výběr závisí na provozním prostředí konektoru, elektrických specifikacích, mechanickém zatížení a cílových nákladech.
Dosažitelné tolerance závisí na geometrii součásti, chování pryskyřice, konstrukci formy, stabilitě procesu a metodách měření. Qiren u své nabídky přesného lisování uvádí nominální toleranci ±0,01 mm. Kupující by si měli ověřit, zda je tato tolerance proveditelná pro každou kritickou vlastnost jejich specifického návrhu.
Mezi běžné příčiny patří nevhodná manipulace s materiálem, špatné odvětrávání, nesprávné parametry zpracování, nerovnoměrné chlazení, opotřebení formy a nepřesné umístění břitové destičky. Strukturované přezkoumání návrhu, okno řízeného procesu a plán inspekce založený na rizicích mohou pomoci tyto problémy identifikovat a omezit.
Ano. Vložka může zapouzdřit nebo podepřít kovové svorky v plastovém krytu konektoru. Proces vyžaduje vhodné umístění vložky, podporu formy, kompatibilitu materiálu a ověření vyrovnání a uchycení svorek.
Ano. Vstřikování se dobře hodí pro opakovatelnou velkoobjemovou výrobu, když jsou nástroje, podmínky cyklu, manipulace s materiálem a kontrola řádně kontrolovány. Vícedutinové formy a vhodná automatizace mohou zlepšit výstup, ačkoli jejich vhodnost závisí na složitosti produktu a poptávce.
Poskytněte 2D technický výkres, 3D CAD soubor, zamýšlené požadavky na pryskyřici nebo materiál, kritické tolerance, roční poptávku, očekávané servisní prostředí a jakékoli funkční nebo regulační specifikace. Ujasněte si také, zda potřebujete výrobu forem, lisované díly, lisování vložek nebo kombinované řešení.
Vstřikování konektorů kombinuje přesné nástroje, vhodný výběr materiálu, řízené zpracování a ověřování kvality specifické pro aplikaci. Každé rozhodnutí ovlivňuje, jak přesně konektor pasuje, jak spolehlivě podporuje elektrické kontakty a jak konzistentně jej lze v průběhu času vyrábět. Včasným identifikováním kritických dimenzí a stanovením jasných požadavků na kontrolu mohou vývojáři produktů omezit chyby, kterým lze předejít, a přijímat informovanější rozhodnutí o získávání zdrojů.
Qiren nabízí výrobu přesných forem na konektory a přizpůsobená řešení tvarování pro elektronické, automobilové, spotřebičové a průmyslové aplikace. Pokud vyvíjíte nový konektor nebo vylepšujete stávající výrobní proces,kontaktujte násk prodiskutování vašich výkresů, požadavků na materiál, specifikací nástrojů a výrobních cílů. Spolupracujte se společností Qiren a zhodnoťte praktické výrobní řešení v souladu s požadavky na přesnost, kvalitu a dodávky vašeho projektu.
