V moderním kovopracovním a automobilovém průmyslu,Vysokorychlostní lisovací formyse staly páteří přesné výroby. Ale co přesně jsou? Vysokorychlostní lisovací forma je přesný nástroj určený k tvarování, řezání a vytváření kovových listů do složitých částí při extrémně vysokých rychlostech. Na rozdíl od konvenčních forem, které se zaměřují především na formování, vysokorychlostní lisovací formy kombinují rychlý výkon s přesností na úrovni mikronu, což umožňuje hromadnou výrobu bez ohrožení kvality.
Tyto formy jsou nezbytné pro průmyslová odvětví, jako je automobilový průmysl, letecký průmysl, elektrické komponenty, telekomunikace a spotřební elektronika, kde přesnost a efektivita diktují ziskovost.
Vysokorychlostní lisovací formy pracují v automatizovaných výrobních potrubích pomocí mechanických nebo servoporitních lisů k vytvoření materiálů, jako je nerezová ocel, hliník, měď nebo uhlíková ocel do přesných specifikací. Vysoká míra cyklu - často přesahující 400–1200 úderů za minutu - minimalizuje prostoje, snižuje odpad materiálu a zajišťuje konzistenci v každé vyrobené části.
| Parametr | Popis |
|---|---|
| Kompatibilita materiálu | Nerezová ocel, mosaz, měď, hliník a uhlíková ocel |
| Rychlost razítka | 400–1200 úderů za minutu |
| Přesnost tolerance | ± 0,002–0,005 mm |
| Tvrdost (základna plísní) | HRC 58–62 |
| Plísní základní materiál | SKD11, DC53 nebo karbidová ocel |
| Povrchové úpravy | PVD/cínový povlak pro odolnost proti opotřebení |
| Životnost | Více než 10 milionů tahů na dutinu |
| Aplikace | Terminály, konektory, případy stínění, motorových jádra a elektronické pouzdra |
Tato tabulka ukazuje, jak se schází inženýrská přesnost a věda o materiálech a vytváří formy schopné produkce s vysokým objemem za náročných podmínek.
Kromě čirého výkonu, vysokorychlostní lisovací formy také snižují provozní náklady. Jejich robustní složení materiálu a opotřebení odolných povlaků prodlužují životnost nástroje a minimalizují intervaly náhradních prostředků, což z nich činí nepostradatelnou investici pro společnosti, které sledují dlouhodobé zvýšení produktivity.
Pracovní princip vysokorychlostní lisovací formy se točí kolem synchronizace deformace pohybu, síly a materiálu. Proces začíná cívkou kovu, která je rozvinutá, narovnána a nepřetržitě přiváděna do vysokorychlostního lisovacího stroje. Forma pro razítka - přesně zarovnaná uvnitř tisku - provádí řadu akcí, jako je děrování, zašpinění, ohýbání a formování, v závislosti na požadovaném designu součásti.
Každá část formy hraje konkrétní roli:
PUNCH a DIE SEKCE - Definuje tvar a velikost konečné složky.
Průvodce a pouzdra - udržujte zarovnání mezi úderem a zemřít pro konzistentní výsledky.
Striptérská deska - Po každém zdvihu odstraní kovový proužek, zabrání nalepením a deformaci.
Pilotní systém PIN - zajišťuje přesné umístění během každého cyklu krmiva.
Mechanismus vyhazování - uvolňuje hotovou část hladce bez poškození.
Celá operace se vyskytuje vysokou rychlostí s minimálními vibracemi, podporovanými počítačovým designem plísní (CAD/CAM) a technologií EDM řezu drátu, které umožňují ultra jemné řezání a tolerance montáže.
Při vysokorychlostní produkci hraje mazání zásadní roli. Pokročilé systémy spray oleje jsou integrovány, aby se snížily tření a kontrolní teplotu, což zajišťuje stabilní provoz i při dlouhodobém používání. Výsledkem je přesně vytvořený produkt, který splňuje přísné rozměrové a estetické standardy - ideální pro složité komponenty, jako jsou konektory mobilních telefonů nebo jádra statoru.
Klíčová výhoda spočívá v opakovatelnosti. Dobře navržená vysokorychlostní lisovací forma může produkovat miliony identických kusů bez rozměrové odchylky a ušetřit čas i materiál. Pro společnosti, které závisí na vysoké produktivitě a konzistentním výstupu, se tato technologie stává základním kamenem jejich výrobní efektivity.
OtázkapročSpolečnosti investují do vysokorychlostních lisovacích forem lze odpovědět prostřednictvím výkonu, přesnosti a ziskovosti. Pojďme to rozebrat.
Vysokorychlostní lisovací formy pracují při působivých míře zdvihu, což drasticky zkracuje produkční cykly. Výrobci mohou vydávat tisíce identických dílů za hodinu s minimálním manuálním zásahem.
Přesné inženýrství zajišťuje rozměrové tolerance tak těsné jako ± 0,002 mm. Taková přesnost je zásadní pro průmyslová odvětví, která vyžadují bezchybný výkon-od automobilových bezpečnostních komponent po jemné mikroelektronické terminály.
Pomocí materiálů, jako je SKD11 nebo karbid, v kombinaci s povrchovými povlaky, jako je cín nebo CRN, tyto formy dosahují výjimečné tvrdosti a odolnosti proti opotřebení. Tato trvanlivost se promítá do méně zastávek údržby a delšího provozního života.
Prostřednictvím optimalizovaného designu rozvržení razítka a efektivního hnízda se minimalizuje odpadní materiál. Vysokorychlostní razítko také snižuje potřebu sekundárního obrábění nebo dokončení, což dále snižuje výrobní náklady.
Protože každý tah sleduje přesnou naprogramovanou cestu, je zaručena jednotnost produktu. Automatizované inspekční systémy mohou být integrovány do linky pro razítko pro monitorování a detekci defektů v reálném čase.
Moderní formy používají energeticky úsporné servosobní lisovací systémy, které snižují spotřebu energie a snižují odpad maziv, a vyrovnávají se ekologickými cíli.
V době, kdy globální konkurence vyžaduje neustálé zlepšování, přijetí vysokorychlostních lisovacích forem znamená dosažení rychlejšího dodání, zlepšenou spolehlivost a zvýšenou ziskovost.
Výběr správné formy zahrnuje více než jen odpovídající specifikační list-jde o pochopení vašich výrobních požadavků, materiálů a dlouhodobých cílů. Zde je profesionální přístup k výběru:
Pokud ročně produkujete více než milion dílů, je ideální forma na bázi karbidu s vysokým odolností proti opotřebení. Pro produkci středního objemu nabízejí ocelové formy DC53 vynikající rovnováhu mezi výkonem a náklady.
U složitých komponent, jako jsou přesné konektory nebo elektronické terminály, se rozhodněte pro vícestupňové progresivní formy, které integrují několik razítkových akcí do jednoho kontinuálního procesu.
Zajistěte, aby vaše forma odpovídala kapacitě tiskového stroje - jak z hlediska rychlosti a tonáže. Neshoda může snížit životnost nástroje nebo ohrozit kvalitu díl.
Zeptejte se svého dodavatele na plány údržby plísní, regrindovací intervaly a dostupnost náhradních dílů. Spolehlivá síť servisní sítě po prodeji významně prodlužuje životnost nástroje.
Vysoce kvalitní výrobci plísní používají k ověření přesnosti obrábění CNC, EDM řezu drátu a CMM. Před hromadnou výrobou vždy požadujte zprávy o měření, abyste zajistili přesnost rozměru.
Odbornost dodavatele vaší formy přímo ovlivňuje spolehlivost výroby. Vyberte společnost s osvědčeným technickým zázemím, schopností designu a průmyslovým certifikací, jako je ISO9001.
Q1: Jaké typy produktů lze vyrobit pomocí vysokorychlostní lisovací formy?

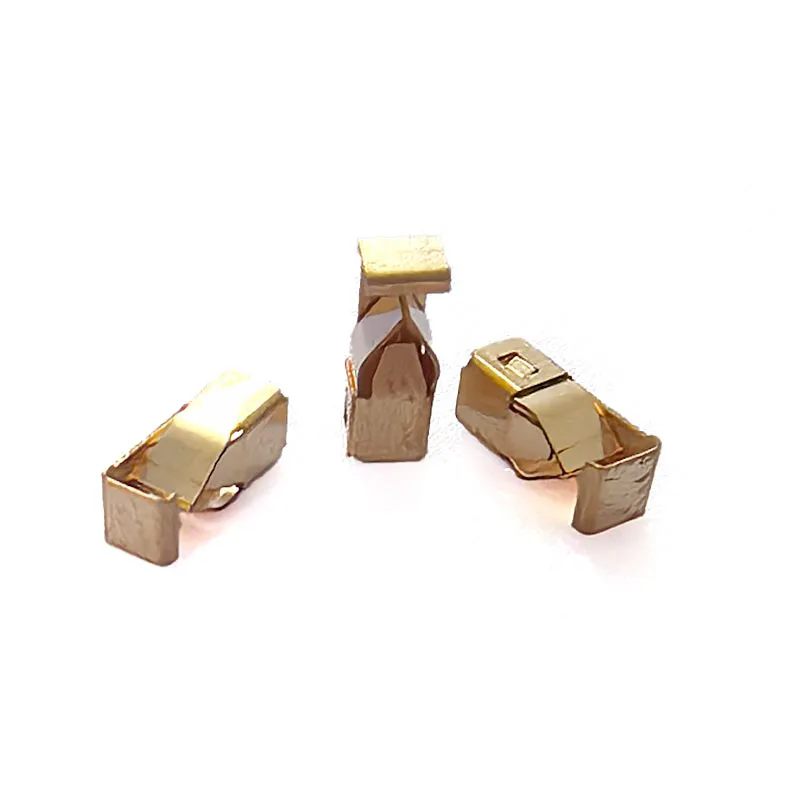

Odpověď: Vysokorychlostní lisovací formy jsou ideální pro výrobu přesných komponent, jako jsou elektrické terminály, motorové jádra, kovové štíty, konektory baterií a automobilové senzory. Jejich flexibilita jim umožňuje vytvářet malé i velké části napříč několika průmyslovými odvětvími.
Q2: Jak často by měla být udržována vysokorychlostní lisovací forma?
Odpověď: Frekvence údržby závisí na tvrdosti materiálu, provozní rychlosti a objemu výroby. Obecně by měla dojít k rutinní inspekci každých 200 000–300 000 tahů, zatímco po 3–5 milionů úderů může být vyžadováno regrindování nebo náhradu dílu, aby se udržela špičkový výkon.
V dnešní přesnosti řízené výrobním prostředí je vysokorychlostní lisovací formy jako základ rychlé, spolehlivé a nákladově efektivní výroby. Pomocí průmyslovým odvětvím ke splňování těsných termínů při zachování bezkonkurenční přesnosti a opakovatelnosti.
Qiren, důvěryhodný název v designu a inženýrství, poskytuje vysokorychlostní řešení na míru na míru podporované pokročilou výrobní technologií a přísnou kontrolou kvality. Se závazkem k inovacím a spokojenosti zákazníků pomáhá Qiren výrobcům dosáhnout vyšší produkce, delší životnost plísní a vynikající výkon v každé fázi výroby.
Další informace nebo přizpůsobená řešení plísní,Kontaktujte násdnes diskutovat o tom, jak Qiren může zvýšit vaši efektivitu produkce a standardy kvality.
